Параметр | Значение | |
Максимальная выходная частота | 250 МГц | |
Количество каналов | 2 | |
Частота дискретизации | 1,25 Гвыб/сек | |
Вертикальное разрешение | 14 бит | |
Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 152 типа Произвольная форма Гармоники |
|
Частотные характеристики | ||
Диапазон | синусоидальный сигнал | 1 мкГц ... 250 МГц |
прямоугольный сигнал | 1 мкГц ... 50 МГц | |
импульсный сигнал | 1 мкГц ... 25 МГц | |
пилообразный сигнал | 1 мкГц ... 5 МГц | |
гармоники | 1 мкГц ... 125 МГц | |
белый шум | 120 МГц (-3 дБ, тип.) | |
встроенные формы | 1 мкГц ... 15 МГц | |
произвооьная форма | 1 мкГц ... 50 МГц | |
Разрешение по частоте | 1 мкГц | |
Точность установки (18°C ... 28°C) | ±1 ppm | |
Синусоидальный сигнал | ||
Коэффициент гармоник | ≤-65 дБн (DC ~ 1 МГц) ≤-60 дБн (>1 МГц ~ 10 МГц) ≤-50 дБн (>10 МГц ~ 120 МГц) ≤-45 дБн (>120 МГц) |
|
Общие гармонические искажения | <0.05% (10 Гц ~ 20 кГц, 1 Вп-п) | |
Негармонические искажения (типичное, 0 дБм) | 10 МГц) | |
Фазовый шум (типичное, 0 дБм) | -110 дБн/Гц @ 10 кГц (10 МГц) | |
Прямоугольный сигнал | ||
Время нарастания / спада | ≤ 5 нс | |
Выброс | ≤ 3 % | |
Коэффициент заполнения | 50% | |
Джиттер (скз) | 300 пс + 100 ppm | |
Треугольный сигнал | ||
Симмметрия | 0 ... 100% | |
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) | ≤1% | |
Импульсный сигнал | ||
Длительность | 12 нс ... 996875 с | |
Время нарастания / спада | ≤ 7 нс | |
Выброс | <3% | |
Джиттер (скз) | 300 пс + 100 ppm | |
Гармоники | ||
Порядок гармоник | ≤ 16 | |
Тип гармоники | четная, нечетная, все, пользовательская | |
Амплитуда / Фаза | может задаваться для каждой гармоники | |
Пользовательская (произвольная) форма | ||
Количество точек, участвующих в формировании сигнала | 2...1 М точек | |
Вертикальное разрешение | 14 бит | |
Время нарастания / спада | ||
Джиттер (скз) | 3 нс | |
Амплитуда | ||
Амплитуда (50 Ом) | 1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц) |
|
Амплитуда (выс. импеданс) | 2 мВп-п -20 Вп-п (≤ 40 МГц) 2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц) 2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц) 2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц) |
|
Вертикальное разрешение | 1 мВп-п или 4 разряда | |
Точность (1 кГц, синус, DC смещение = 0) | ±(1 %+1 мВп-п) | |
DC смещение | ||
Диапазон (DC) | ±5 Впик - амплитуда Впп/2 (50 Ом) ±10 Впик - амплитуда Впп/2 (высокий импеданс) |
|
Погрешность | ±(1% + 1 мВ + амплитуда Впп *0,5%) | |
Разрешение | 1 мВп-п или 4 разряда | |
Модуляция | ||
Тип модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн) | |
AM Модуляция | ||
Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) | |
Источник | Внутренний / Внешний | |
Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
Коэффициент модуляции | 0% ... 100% | |
Частота модуляции | 2 мГц ... 100 кГц | |
ЧМ Модуляция | ||
Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
Источник | Внутренний / Внешний | |
Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
Частота модуляции | 2 мГц ... 100 кГц | |
ФМ Модуляция | ||
Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
Источник | Внутренний / Внешний | |
Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
Девиация | 0 ... 180° | |
Частота модуляции | 2 мГц ... 100 кГц | |
Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн) | ||
Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
Источник | Внутренний / Внешний | |
Форма модулирующего сигнала | меандр (50% скважность) | |
Частота переключения ЧМн | 2 мГц ... 1 МГц | |
Фазовая манипуляция (ФМн, бинарная ФМн) | ||
Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
Источник | Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн) | |
Форма модулирующего сигнала | меандр (50% скважность) | |
Частота переключения | 2 мГц ... 1 МГц | |
Амплитудная манипуляция (АМн, ОМн) | ||
Несущая | синус, прямоугольный, пила, специальной (кроме DC) | |
Источник | Внутренний / Внешний (АМн); Внутренний (ОМн) | |
Форма модулирующего сигнала | меандр (50% скважность) | |
Частота переключения | 2 мГц ... 1 МГц | |
ШИМ модуляция | ||
Несущая | импульсный | |
Источник | Внутренний / Внешний | |
Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | |
Девиация | 0%... 100% | |
Частота модуляции | 2 мГц ... 100 кГц | |
Режим свипирования | ||
Тип свипирования | по частоте | |
Интервал свипирования | 1 мс ... 500 с ± 1% | |
Закон | линейный / логарифмический | |
Источник запуска | Ручной, внешний, внутренний | |
Режим пачек импульсов | ||
Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) | |
Период | 10 нс ... 500 с | |
Количество импульсов | 1 ... 50000 | |
Источник запуска | внешний | |
Частотомер | ||
Частотный диапазон | 100 мГц ... 350 МГц | |
Разрешение по частоте | 7 разрядов | |
Измеряемые параметры | частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса | |
Основные характеристики | ||
Тип дисплея | Сенсорный, ЖК, 8", 800 х 600 | |
Интерфейс | USB device, USB host, LAN | |
Входы / Выходы | Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора | |
Питание | 100...240 В АС скз, 45...65 Гц | |
Рабочая температура | 0...40 °C | |
Габаритные размеры | 340 x 177 x 90 мм | |
Масса | 2,5 кг |
№ | Наименование | Количество |

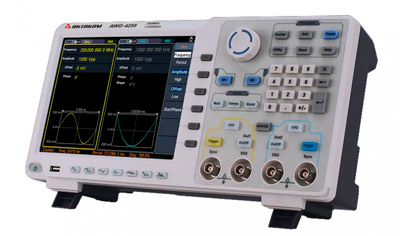

1 | Генератор сигналов специальной формы AWG-4255 | 1 |
2 | Кабель питания | 1 |
3 | Кабель USB | 1 |
4 | Кабель BNC | 1 |
5 | Руководство по эксплуатации | 1 |
