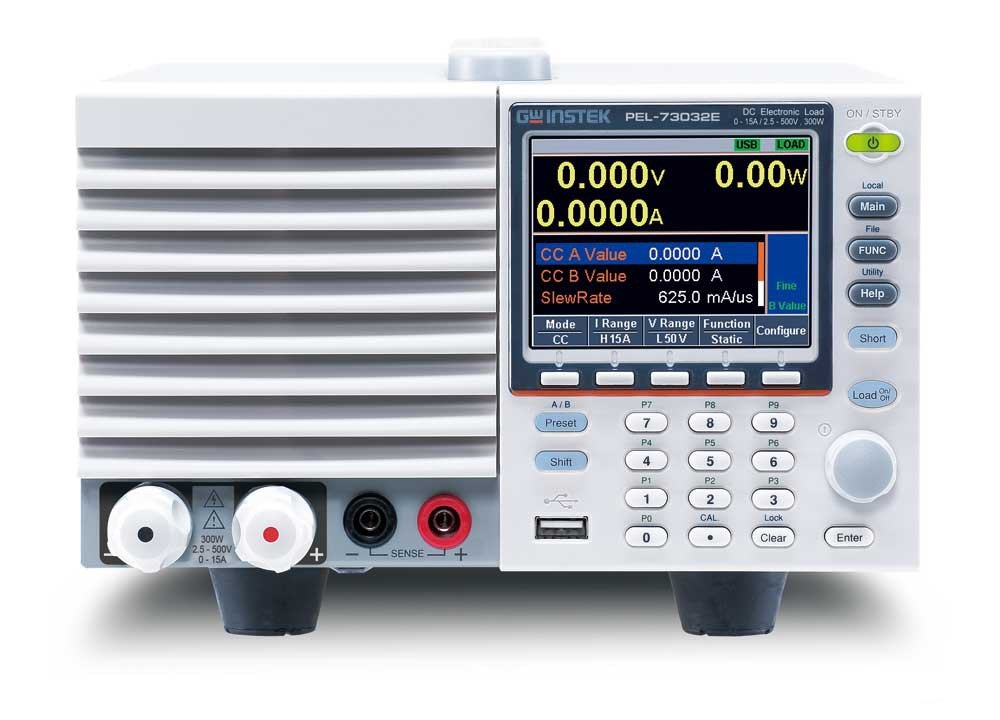

PEL-73032E — нагрузка электронная программируемая
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Нагрузки электронные, реостаты PEL-73032E — нагрузка электронная программируемая
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Нагрузки электронные, реостаты PEL-73032E — нагрузка электронная программируемая
Особенности нагрузки электронной программируемой PEL-73032E:
- Число входов: 1 канал, мощность нагрузки 300 Вт;
- Входные параметры: постоянное напряжение до 500 В, ток до 1,5А/ 15А;
- Высокая точность (± 0,1%) и разрешение;
- Режимы работы (4): постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP);
- Комбинация осн. режимов (3 вида): CC+CV, CP+CV, CR+CV;
- Динамический режим для CC и CR, регулируемая скорость нарастания нагрузки;
- Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от снижения напряжения (UVP), от переполюсовки (REV);
- Функция «Последовательность»/Sequence: «Нормально» - до 10 вых. последовательностей (каждая до 1.000 шагов с длительность 1 мс) или быстродействующий режим «Быстро» - 1 набор (до 1.000 шагов с мин. длительностью 25 мкс);
- Функция контроля (аналог. управления) внешним сигналом I/O, допусковый контроль (GO/ NG);
- Интерфейсы USB, GPIB (Опция);
- Два диапазона установки значений: низкий (L), высокий (H);
- Внутренняя память (запись/вызов): 100 ячеек (профили настроек).
| Параметр | Значение | |
| Входные параметры | ||
| Диапазон | НИЗКИЙ ( Low ) | ВЫСОКИЙ ( High ) |
| Мощность | 300 Вт | |
| Напряжение на нагрузке | 2,5... 500 В | 2,5... 500 В |
| Ток в нагрузке | 0 ... 1,5 А | 0 ... 15 А |
| Мин Uвых (постоянный) | 2,5 В @ 1,5 А | 2,5 В @ 15 А |
| Режим стабилизации силы тока (СС). Статический режим | ||
| Диапазон установки | 0 ... 1,5 А | 0 ... 15 А |
| Дискретность установки | 0,05 мА | 0,5 мА |
| Погрешность установки | ±(0,1%* Iуст +0,1%* Iконечн ) + U вх/500 кОм | ±(0,1%* Iуст +0,2%* Iконечн ) + U вх/500 кОм |
| Режим стабилизации силы тока (СС). Динамический режим | ||
| Диапазон установки | 0 ... 1,53 А | 0 ... 1,53 А |
| Дискретность установки | 0,05 мА | 0,5 мА |
| Погрешность установки тока | ± 0,8 % от предела | |
| Режим стабилизации силы тока (CR). Статический режим | ||
| Диапазон установки (Ом/См) | 6 См ... 0,0002 См (0,16666 ... 5000 Ом) (300 Вт/ 50 В) 0,6 См ... 0,00002 См (1,6666 Ом - 50 кОм (300 Вт/ 500 В) |
|
| Дискретность установки | 0,0002 См (50 В) 0,00002 См (500 В) |
|
| Погрешность установки тока | ± (0,3 %* Rуст +0,06 См) + 0,002 мСм | |
| Режим стабилизации силы тока (CR). Динамический режим | ||
| Диапазон установки (Ом/См) | 6 См ... 0,0002 См (0,16666 ... 5000 Ом) (300 Вт/ 50 В) 0,6 См ... 0,00002 См (1,6666 Ом - 50 кОм (300 Вт/ 500 В) |
|
| Дискретность установки | 30.000 шагов | |
| Погрешность установки тока | ± (1 %* Rуст +0,06 См) + 0,002 мСм | |
| Режим стабилизации напряжения (CV) | ||
| Диапазон установки | 0 ... 51 В | 0 ... 510 В |
| Дискретность установки | 1 мВ | 10 мВ |
| Погрешность установки | ± (0,1 %* Uуст + 0,1% * Uконечн) | ± (0,1 %* Uуст + 0,1% * Uконечн) |
| Режим стабилизации электрической мощности (СР) | ||
| Диапазон установки | 0 ... 30,6 В | 0 ... 306 В |
| Дискретность установки | 1 мВ | 10 мВ |
| Погрешность установки | ± (0,6 %* Руст + 1,4 % * Рконечн) | |
| Измерение | ||
| Вольтметр | 0 - 50 В (разрешение 2 мВ) | 0 - 500 В (разрешение 2 мВ) |
| Погрешность ± (0,1 % * Uизм + 0,1 % * Uконечн) | Погрешность ± (0,1 % * Uизм + 0,1 % * Uконечн) | |
| Амперметр | 0 - 1,5 А (Разрешение 0,05 мА) | 0 - 15 А (Разрешение 0,5 мА) |
| ± (0,2 % * Iизм + 0,1 % * Iконечн) | ± (0,2 % * Iизм + 0,3 % * Iконечн) | |
| Общие данные | ||
| Напряжение питания | 100 ... 240 В ±10 %; 47...63 Гц ± 2 Гц | |
| Интерфейсы | USB ( Опция - GPIB ) , Аналоговый порт I / O ( Внешнее управление) | |
| Внутреняя память | 100 профилей настроек (запись/ вызов) | |
| Память состояний | 0 ячеек (NoNo 0 - 9) | |
| Габаритные размеры | 214 x 124 x 400 мм | |
| Масса | 7,5 кг | |
| № | Наименование | Количество |
| 1 | Нагрузка электронная программируемая PEL-73032E | 1 |
| 2 | Сетевой кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Руководство по программированию (на CD - диске) | 1 |
| 5 | Кабель удаленнго подключения GTL - 105 A | 1 |
| 6 | Прижимная шайба терминалов (M6 x2) | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 476001 |  | GTL-246 — кабель интерфейсный (USB) | 1 150 Р |
