Назначение цифрового ручного осциллографа ADS-2208:
Цифровой ручной осциллограф АКТАКОМ ADS-2208 предназначен для визуального наблюдения сигнала и его сохранения его. Благодаря своей компактности и возможности питания от батарей он рекомендован для работы в "полевых" условиях.
Особенности цифрового ручного осциллографа ADS-2208:
- 20автоматических измерений: Vpp,Vavg,RMS,Frequency,Period,Vmax,Vmin,Vtop,Vbase,Width,Overshoot,Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty, Delay A→B
、Delay A→B
; - Курсорные измерения;
- Режим мультиметра;
- Интерполяция sin(x)/x;
- Хранение осциллограмм: 4 осциллограммы;
- Цветной ЖКИ дисплей;
- Возможность сохранения на USB-устройство;
- USB интерфейс для связи с ПК, программное обеспечение;
- Автономная работа от встроенного аккумулятора.
| Параметр | Значение |
| В режиме осциллографа | |
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Максимальная частота дискретизации | 1 Гвыб/сек |
| Время нарастания | 1,7 нс |
| Вертикальная чувствительность | 5 мВ/дел ... 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Погрешность | ± 3% |
| Входной импеданс | 1 МОм ± 2% |
| Максимальное входное напряжение | 400 Впик |
| Входы | АС, DC, GND |
| Математические функции | суммирование, вычитание, умножение, деление, инверсия режим X-Y |
| Коэффициент развертки | 2 нс/дел ... 100 с/дел |
| Память | 6 К на канал |
| Режимы синхронизации | фронт, видео, поочередный |
| Регулируемый гистерезис уровня запуска | 0,2...1 дел |
| Функции | пиковый детектор |
| усреднение (4...128) | |
| анализ спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming |
|
| Покадровый регистратор | 3000 кадров |
| Частотомер | 6-ти разрядный |
| диапазон 2 Гц...100 МГц | |
| В режиме мультиметра | ||
| Измеряемая величина | Диапазоны | Погрешность |
| Постоянное напряжение | 100 мкВ ... 400 В 400 В...1000 В |
±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В 400 В...750 В |
±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 10А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 10 А | ±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
| Режимы | тестирование диодов | |
| прозвонка цепи | ||
| Общие характеристики | |
| Параметр | Значение |
| Дисплей | 3,8 дюйма цветной ЖКИ |
| разрешение 640x480 точек | |
| 65536 цветов | |
| Питание | 8,5 В DC, 1,5 A (аккумулятор) |
| 100-240 В, 50/60 Гц (сетевой адаптер) | |
| Потребляемая мощность | не более 6 Вт |
| Время работы от аккумулятора | до 4 часов |
| Габаритные размеры | 180x115x40 мм |
| Масса | 0,645 кг |
| Габаритные размеры в упаковочной таре, мм | 290х145х420 |
| Вес | 2,9 кг. |

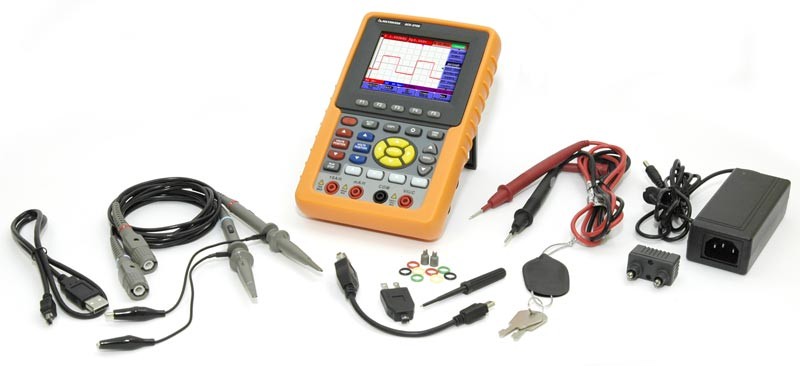

| № | Наименование | Количество |
| 1. | Осциллограф цифровой ручной ADS-2208 | 1 |
| 2. | Сетевой адаптер | 1 |
| 3. | Встроенный литиевый аккумулятор | 1 |
| 4. | Пробник для осциллографа | 2 |
| 5. | Комплект тестовых проводов мультиметра (черный и красный) | 1 |
| 6. | Модуль для измерения малых емкостей | 1 |
| 7. | Комплект для настройки пробника осциллографа | 1 |
| 8. | USB Кабель для подсоединения к ПК | 1 |
| 9. | USB-переходник для подсоединения USB-устройства | 1 |
| 10. | Краткое описание | 1 |
