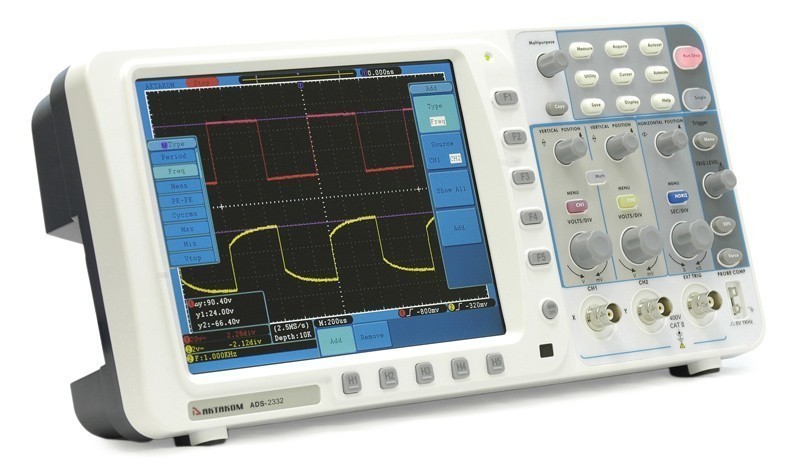

| Параметр |
Значение |
| Полоса пропускания |
300 MГц |
| Количество каналов |
2 + внешний запуск |
| Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) |
3,2 Гвыб/сек (1,6 Гвыб/сек - 2 канала) |
| Вход |
Связь по входу |
открытый, закрытый, земля |
| Входной импеданс |
1 MΩ±2% в параллель 10 пФ ±5 пФ |
| Учет ослабления пробников |
1X, 10X, 100X, 1000X |
| Максимальное входное напряжение |
400 Вп-п (DC + AC пик-пик) |
| Ограничение полосы пропускания |
20 МГц, полный диапазон |
| Изолированность каналов |
50 Гц: 100 : 1
10 МГц: 40 : 1 |
| Задержка между каналами (типичное) |
150 пс |
Параметры
горизонтальной системы |
Диапазон частоты выборки |
0.5 Выб/сек ~ 3,2 Гвыб/сек (один канал),
0.5 Выб/сек ~ 1,6 Гвыб/сек (два канала) |
| Интерполяция |
(sin x)/x |
| Глубина записи |
10 M точек на каждый канал |
| Коэффициент развертки |
1 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
| Погрешность времени выборки и времени задержки |
±100 ppm |
| Погрешность измерения интервалов |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Параметры вертикальной системы |
АЦП |
8 бит |
| Вертикальное отклонение |
2 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В ) |
| Полоса пропускания для аналогового периодического сигнала |
300 МГц |
| Полоса пропускания для однократного сигнала |
Полный диапазон |
| Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания |
≤1.17 нс (типичное) |
| Погрешность коэф.усиления |
±3% |
| Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) |
| Измерения |
Курсорные |
ΔV и ΔT между курсорами |
| Автоматические |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
| Математические операции |
+, -, *, / ,FFT |
| Сохранение во внутреннюю память |
15 осциллограмм |
| Фигуры Лиссажу |
Диапазон |
Полный |
| Сдвиг фаз |
±3 градуса |
| Частота ( типичное) |
1 кГц прямоугольного сигнала |
