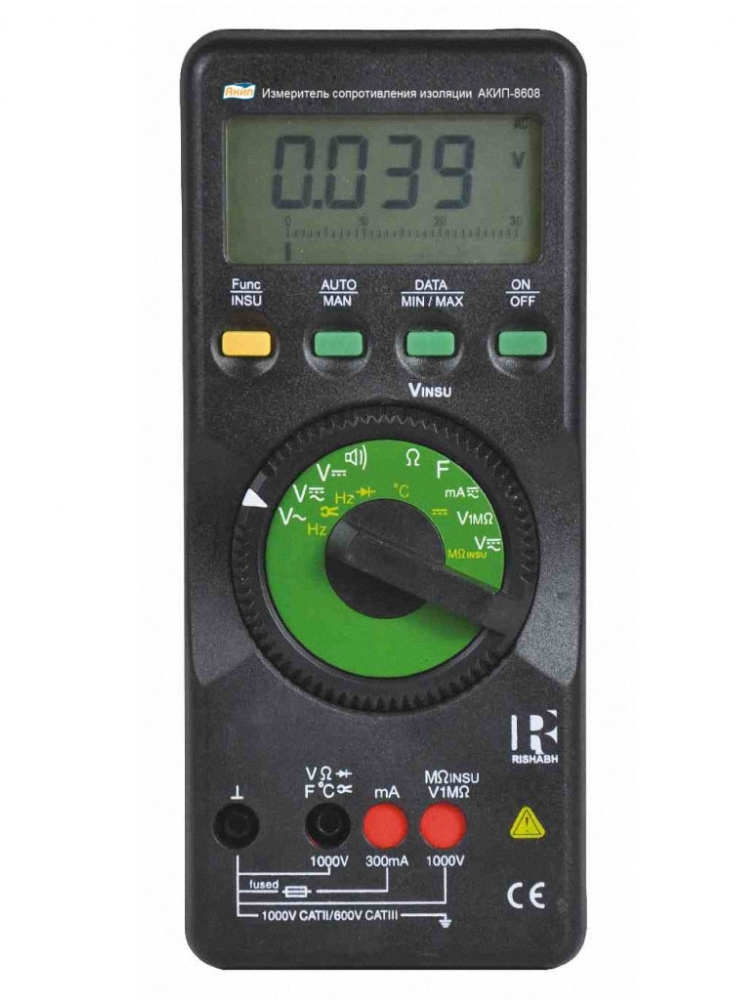

АКИП-8608 измеритель сопротивления изоляции
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Измерители сопротивления электроизоляции (мегаомметры, мегомметры) АКИП-8608 измеритель сопротивления изоляции
Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Измерители сопротивления электроизоляции (мегаомметры, мегомметры) АКИП-8608 измеритель сопротивления изоляции
Особенности измерителя сопротивления изоляции АКИП-8608:
- измерение сопротивления изоляции до 3,1 ГОм, максимальное разрешение 1 кОм;
- испытательное напряжение: 50 / 100 / 250 / 500 / 1000 В (постоянное, фиксированные значения);
- измерение напряжения до 1000 В (постоянное / переменное), силы тока (мА), частоты, ёмкости, сопротивления, целостности цепи, проверка диодов и температуры;
- разрешение: 0,01 мВ / 0,01 Ом / 0,1 мА / 0,1 Гц / 10 пФ / 1°;
- измерение среднеквадратического значения сигналов произвольной формы (TRMS);
- измерение тока до 300 А с помощью опциональных клещей;
- ЖК-индикатор (3000);
- графическая линейная шкала (30 сегментов);
- установка нуля (в режиме измерения сопротивления);
- защитная блокировка гнезд для подключения измерительных проводов;
- автовыключение питания;
- защита от пыли и брызг;
- регистрация Min / Max значений;
- батарейное питание, индикация состояния источников питания;
- надёжность, безопасность (категория IV 600 В/категория III 1000 В).
Технические характеристики измерителя сопротивления изоляции АКИП-8608:
| Измерение сопротивления изоляции | |||
| Измерительное напряжение, В | Диапазон, МОм | Разрешение, кОм | Погрешность |
| 50 | 0,1 … 1,6 | 1 | ± (5 % + 15 единиц счёта) |
| 1,4 … 16 | 10 | ||
| 14 … 155 | 100 | ||
| 100 | 0,1 … 3,1 | 1 | |
| 2,8 … 31 | 10 | ||
| 28 … 310 | 100 | ||
| 250 | 0,1 … 0,8 | 1 | ± (3 % + 10 единиц счёта) |
| 0,7 … 8 | 10 | ||
| 7 … 80 | 100 | ||
| 70 … 800 | 1000 | ||
| 500 | 0,1 … 1,6 | 1 | |
| 1,4 … 16 | 10 | ||
| 14 … 160 | 100 | ||
| 140 … 1600 | 1000 | ||
| 1000 | 0,1 … 3,1 | 1 | |
| 2,8 … 31 | 10 | ||
| 28 … 310 | 100 | ||
| 280 … 3100 | 1000 | ||
| Постоянное напряжение | |||
| Параметр | Значение | ||
| Пределы измерений | 30, 300 мВ, 3, 30, 300, 1000 В | ||
| Разрешение | 10, 100 мВ, 1, 10, 100 мВ, 1 В | ||
| Погрешность | ± (0,5 % + 3 единицы счёта) на пределах 30, 300 мВ ± (0,25 % + 1 единица счёта) на пределах 3, 30, 300 В ± (0,35 % + 1 единица счёта) на пределе 1000 В | ||
| Переменное напряжение | |||
| Пределы измерений | 3, 30, 300, 1000 В | ||
| Разрешение | 1, 10, 100 мВ, 1 В | ||
| Полоса частот | 15 … 1000 Гц | ||
| Погрешность | Смотрите таблицу ниже | ||
| Постоянный ток | |||
| Пределы измерений | 300 мкА, 3, 30, 300 мА | ||
| Разрешение | 100 нА, 1, 10, 100 мкА | ||
| Погрешность | ± (2 % + 2 единицы счёта) на пределе 3 мкА ± (2 % + 2 единицы счёта) на пределах 300 мкА, 30, 300 мА | ||
| Переменный ток | |||
| Пределы измерений | 3, 300 мА | ||
| Разрешение | 1, 100 мкА | ||
| Погрешность | ± (1,5 % + 4 единицы счёта) | ||
| Переменный ток с опциональными клещами | |||
| Пределы измерений | 30, 300 А | ||
| Разрешение | 10, 100 мА | ||
| Погрешность | ± (0,5 % + 5 единиц счёта) | ||
| Сопротивление | |||
| Пределы измерений | 30, 300 мОм, 3, 30, 300 кОм, 3, 30 МОм | ||
| Разрешение | 10, 100 мОм, 1, 10, 100 Ом, 1, 10 кОм | ||
| Погрешность | ± (0,5 % + 3 единицы счёта) на пределах 30, 300 Ом ± (0,4 % + 1 единица счёта) на пределах 3, 30, 300 кОм ± (0,6 % + 1 единица счёта) на пределе 3 Мом ± (2 % + 1 единица счёта) на пределе 30 МОм | ||
| Целостность цепи | |||
| Предел измерений | 1000 Ом | ||
| Разрешение | 1 Ом | ||
| Испытание P-N | |||
| Максимальный ток теста | 1,5 мА | ||
| Напряжение теста | 2 В | ||
| Защита входа | 1000 В | ||
| Частота | |||
| Пределы измерений | 0,3, 3, 30, 100 кГц | ||
| Разрешение | 0,1, 1, 10, 100 Гц | ||
| Погрешность | ± (0,5 % + 1 единица счёта) | ||
| Емкость | |||
| Пределы измерений | 30, 300 нФ, 3, 30 мкФ | ||
| Разрешение | 10, 100 пФ, 1, 10 нФ | ||
| Погрешность | ± (1 % + 3 единиц счёта) на пределах 30, 300 нФ, 3 мкФ ± (3 % + 3 единиц счёта) на пределе 30 мкФ | ||
| Температура | |||
| Пределы измерений | - 200 … 850 ºС | ||
| Разрешение | 0,1 ºС | ||
| Погрешность | ± (1,0 % + 5 единиц счёта) | ||
| Общие данные | |||
| Измерение среднеквадратического значения | Сигнал произвольной формы | ||
| Максимальное индицируемое число | 3000 | ||
| Источник питания | 1,5 В × 6 (тип ААА) | ||
| Срок службы батареи | 80 ч | ||
| Условия эксплуатации | Температура: 0 °C … 50 °C, относительная влажность, не более 80 % | ||
| Габаритные размеры | 85 × 196 × 43 мм | ||
| Масса | 650 г | ||
Погрешности при измерении переменного напряжения:
| Предел измерений | Пределы допустимой основной погрешности | ||||
| 15 … 29,9 Гц | 30 … 44,9 Гц | 45 … 64,9 Гц | 65 … 399,9 Гц | 400 … 1000 Гц | |
| 3 … 1000 В | ± (1,0 % + 5 единиц счёта) | ± (0,5 % + 5 единиц счёта) | ± (1,0 % + 3 единицы счёта) | ± (2,0 % + 3 единицы счёта) | - |
| 3 … 300 В | - | - | - | - | ± (3,0 % + 3 единицы счёта) |
| 1000 В | - | - | - | - | ± (3,0 % + 7 единиц счёта) |
Комплект поставки АКИП-8608
| № | Наименование | Количество |
| 1 | Измеритель сопротивления изоляции АКИП-8608 | 1 |
| 2 | Запасные предохранители (комплект) | 1 |
| 3 | Набор кабелей (комплект) | 1 |
| 4 | Ремень для переноски | 1 |
| 5 | Защитный кейс | 1 |
