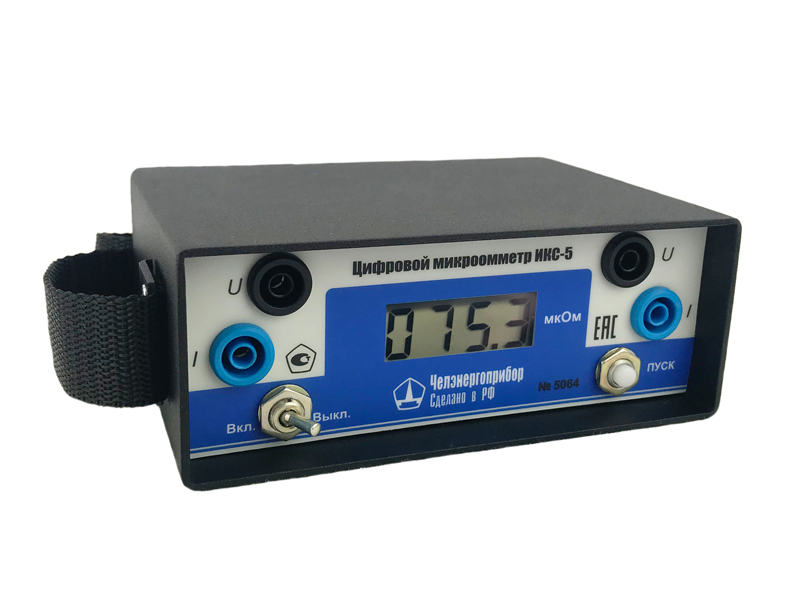

Микроомметр ИКС-5 предназначен для применения на предприятиях энергетики, электрических сетях, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта.
Достоинства:
Важной характеристикой электрических аппаратов, таких как высоковольтные выключатели и разъединители большой мощности является переходное электрическое сопротивление контактов. Превышение этим сопротивлением установленных норм может привести к дополнительным потерям энергии, перегреву, или даже к возгоранию выключателей. Поэтому важен регулярный контроль величины этого сопротивления. Существующие приборы дороги, громоздки, имеют сетевое питание и часто не обеспечивают необходимой точности измерения. Ниже описан цифровой микроомметр ИКС-5, разработанный на современной элементной базе, легкий, компактный и обеспечивающий измерение низких сопротивлений с высокой точностью. Малогабаритный переносной микроомметр ИКС-5 предназначен для оперативного измерения низкого электрического сопротивления постоянному току, в первую очередь переходного сопротивления высоковольтных выключателей и разъединителей.
Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм. Микроомметр выполнен на современной элементной базе, имеет в составе микроЭВМ и интегрирующий аналого-цифровой преобразователь высокого разрешения, что обеспечивает эффективное подавление помех промышленной частоты (испытан в 5 метрах от линии 500 кВ), прост в эксплуатации и почти не требует обслуживания. Прибор помещен в прочный сварной корпус из алюминиевого сплава и не боится ударов и грубого обращения.От известных микроомметров, имеющих аналогичное назначение (М-246, МЭН-2, ИТА-3, ИПС-01, ИСК-4, Ф4104, Ф415), цифровой микроомметр ИКС-5 отличается более высокой точностью (в диапазоне 1...1000 мкОм абсолютная основная погрешность реально не превосходит 1 мкОм), значительно меньшими массой и габаритами, быстрой готовностью к работе, простотой эксплуатации.
Доступен в двух модификациях: стандартное исполнение (с пластиковыми разъемами) и северное исполнение (с металлическими разъемами).
Прибор предназначен для эксплуатации в следующих условиях:
| Параметр | Значение |
| Диапазон измеряемого электрического сопротивления, мкОм | от 1 до 10 000 |
| Допускаемая основная относительная погрешность измерения не превышает | ±(0,2+0,01(10000/R-1))%, где R – измеренное значение сопротивления, мкОм |
| Входное сопротивление прибора, кОм | не менее 9 |
| Длина длинных измерительных проводов, м | 12 |
| Длина коротких измерительных проводов, м | 3 |
| Сопротивление токовых измерительных проводов, Ом, не более | 0,2 |
| Время готовности к работе, сек, не более | 5 |
| Время одного измерения, сек, не более | 2 |
| Интервал времени между измерениями, сек, не менее | 4 |
| Масса без измерительных проводов, кг, не более | 0,9 |
| Габаритные размеры, мм | 140х102х55 |
| Индикация измеренного значения сопротивления | визуальная, цифровая, четырехразрядная |
| Питание прибора | автономное |
| Одного заряда аккумулятора достаточно для проведения не менее | 200 замеров |
| № | Наименование | Количество |
| 1 | Измерительный блок с установленным аккумулятором | 1 |
| 2 | Длинные измерительные провода (12 м) | 2 |
| 3 | Короткие измерительные провода (3 м) | 2 |
| 4 | Щупы в виде зажимов типа "крокодил" с шириной схвата до 35 мм | 2 |
| 5 | Щупы со штыревыми зондами | 1 |
| 6 | Зарядно-питающее устройство | 1 |
| 7 | Сумка для переноски прибора и принадлежностей | 1 |
| 8 | Руководство по эксплуатации и паспорт | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 308522 |  | Щуп со штыревыми зондами | 3 480 Р | |
| 2. | 308523 |  | Щуп в виде зажима типа "крокодил" с шириной схвата до 35мм | 3 960 Р | |
| 3. | 308524 |  | Зарядно-питающее устройство | 2 160 Р | |
| 4. | 308521 |  | Сумка для переноски прибора и принадлежностей | 1 656 Р | |
| 5. | 308526 |  | Комплект длинных измерительных проводов (12м) | 14 160 Р | |
| 6. | 308525 |  | Комплект коротких измерительных проводов (3м) | 7 920 Р |
