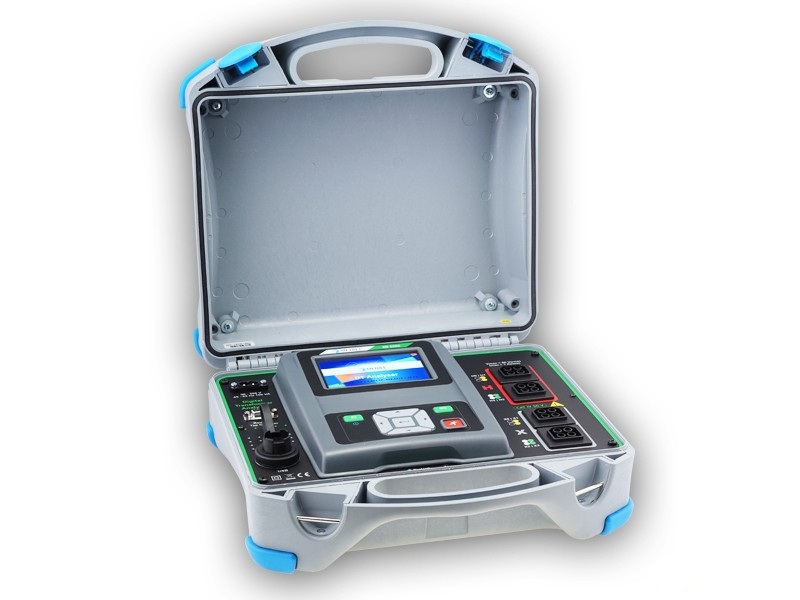

Ml 3280 - новый прибор от METREL, разработан для проведения испытаний силовых трансформаторов. Прибор выполнен в удобном переносном корпусе со степенью защиты IP 65, идеально подходящем для работы в полевых условиях.
| Параметр | Диапазон измерения | Разрешение | Пределы допускаемой абсолютной погрешности измерения |
| Основные метрологические характеристики анализатора MI 3280 при измерении коэффициента трансформации | |||
| Напряжение возбуждения 80 В | 0,8000... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00... 999,99 | 0,01 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 1000,0... 1999,9 | 0,1 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 2000,0... 3999,9 | 0,1 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 4000,0... 8000,0 | 0,1 | ±(1,0% от измеренного значения + 2 е.м.р.) | |
| Напряжение возбуждения 40 В | 0,8000... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00... 999,99 | 0,01 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 1000,0... 1999,9 | 0,01 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 2000,0... 3999,9 | 0,1 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 4000,0... 8000,0 | 0,1 | индикация | |
| Напряжение возбуждения 10 В | 0,8000... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00... 999,99 | 0,01 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 1000,0... 8000,0 | 0,1 | индикация | |
| Напряжение возбуждения 5 В | 0,8000... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000... 99,999 | 0,001 | ±(0,2% от измеренного значения + 2 е.м.р.) | |
| 100,00... 999,99 | 0,01 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 1000,0... 8000,0 | 0,1 | индикация | |
| Напряжение возбуждения 1 В | 0,8000... 9,9999 | 0,0001 | ±(0,2% от измеренного значения + 2 е.м.р.) |
| 10,000... 99,999 | 0,001 | ±(0,5% от измеренного значения + 2 е.м.р.) | |
| 100,00... 999,99 | 0,01 | индикация | |
| 1000,0... 8000,0 | 0,1 | индикация | |
| Основные метрологические характеристики анализаторов MI 3280 при измерении фазового сдвига | |||
| Измерительная частота 55, 65 или 70 Гц | -180,00...180,00° | 0,01° | ±(0,05°) |
| Основные метрологические характеристики анализаторов MI 3280 при измерении сопротивления обмоток | |||
| Ток измерения 10...1000 мА | 1,0 ... 999,0 мОм | 0,1 мОм | ±(2 % от измеренного значения + 3 е.м.р.) |
| 1,000 ... 9,999 Ом | 0,001 Ом | ±(2 % от измеренного значения + 2 е.м.р.) | |
| 10,00 ... 99,99 Ом | 0,01 Ом | ±(2 % от измеренного значения + 2 е.м.р.) | |
| 100,0 …999,9 Ом | 0,1 Ом | ±(2 % от измеренного значения + 2 е.м.р.) | |
| Параметр | Значение | ||
| Общие технические характеристики | |||
| Источник питания | 14,4 В DC (литий-ионная аккумуляторная батарея) | ||
| Категория перенапряжения | 50 В КАТ IV | ||
| Класс защиты от поражения электрическим током | Двойная изоляция | ||
| Степень загрязнения | 2 | ||
| Степень защиты корпуса | IP 65 | ||
| Габаритные размеры | 36*16*33 см | ||
| Масса | 8,8 кг | ||
| № | Наименование | Количество |
| 1 | Цифровой анализатор параметров трансформаторов Ml 3280 | 1 |
| 2 | 4-проводные измерительные провода с зажимами Кельвина, 2,5 м | 4 |
| 3 | Кабель USB | 1 |
| 4 | Кабель сетевого питания | 1 |
| 5 | Мягкая сумка для переноски | 1 |
| 6 | Базовая лицензия на ПО Metrel ES Manager | 1 |
| 7 | Руководство по эксплуатации | 1 |
