- Система «мгновенный старт»
- Цветной сенсорный дисплей 640х480
- Многофункциональное меню
- Связь с компьютером через USB и Ethernet
- Запись результатов на внешний Flash накопитель
- Поддержка работы с компьютерной мышкой
- Питание от Li-Ion аккумулятора

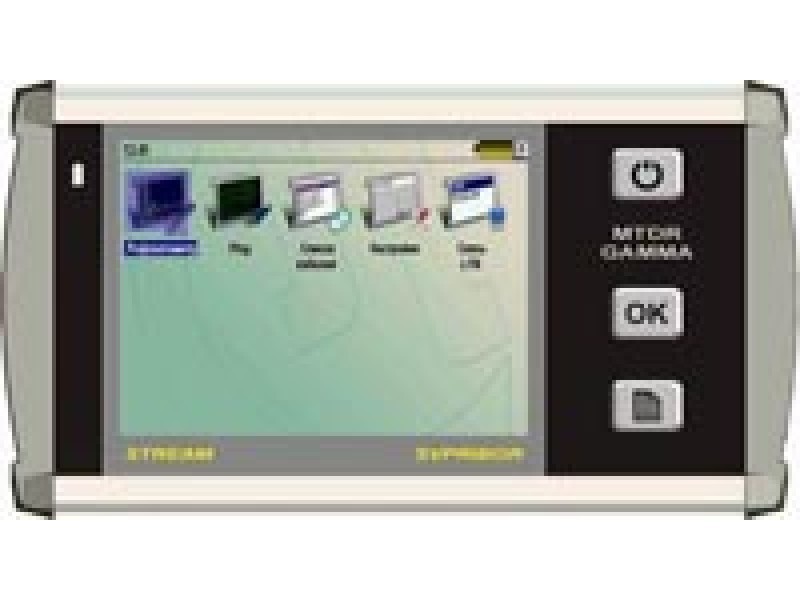

Импульсный рефлектометр высокого разрешения ГАММА
Технические характеристики импульсного рефлектометра высокого разрешения ГАММА
| Параметр | Значение |
| Диапазоны измеряемых расстояний | 60 м - 65 км |
| Максимальное разрешение | 0,2 м |
| Перекрываемое затухание не менее | 80 дБ |
| Длительность зондирующего импульса | 16-50000 нс |
| Диапазон установки коэффициента укорочения | 1-7 с шагом 0,001 |
| Защита по входу | Да |
Специальные функции рефлектометра высокого разрешения ГАММА
- Функция «антилыжа»
- Функция подавления затухания
«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Слева показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.
Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.
Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.
Режимы просмотра рефлектометра высокого разрешения ГАММА
Запись рефлектограмм
Записанные рефлектограммы хранятся в базе данных прибора.
База может передаваться на компьютер и обратно.
Данные разных приборов обмениваются.
Режимы просмотра:
- Просмотр рефлектограммы из памяти
- Сравнение измерения и памяти
- Разность измерения и памяти
DSL-анализатор
Особенности DSL-анализатора
В этом режиме прибор работает, как DSL-приемник в частотных измерениях SELT и DELT.
SELT: Cпектры сигналов и шумы в линии.
DELT: При работе с удаленным генератором прибор за несколько секунд сканирует частотный диапазон и определяет физический скоростной потенциал линии с анализом потерь на шум.
Измеряемые параметры DSL-анализатора:
- Шум / NOISE
- АЧХ / INSERTION LOSS
- Побиновые характеристики / BitRate
- SNR
Функция Ethernet
Особенности функции Ethernet
- Ethernet Ping
- Тестирование IPTV
- Связь с компьютером
FTP Интернет сервис – новая уникальная функция платформы Гамма
Особенности FTP интернет сервиса
Доступ в Интернет или локальную сеть организован прямо с измерительного прибора в точках Ethernet-подключения (мультиплексоры, IP DSLAM), и может быть осуществлен во время проведения измерений.
Это дает измерителю новые возможности:
- получение опорных рефлектограмм с FTP-сервера
- получение шаблонов Test Station
- передача измерений на FTP-сервер и их хранение
- подключение к измерениям экспертной помощи
Организация доступа FTP интернет сервиса
Настройки сети выполнены в компьютерном стандарте, хорошо известном пользователю.
В случае сети с динамическим распределением адресов, можно настройки получить автоматически от роутера (DHCP).
